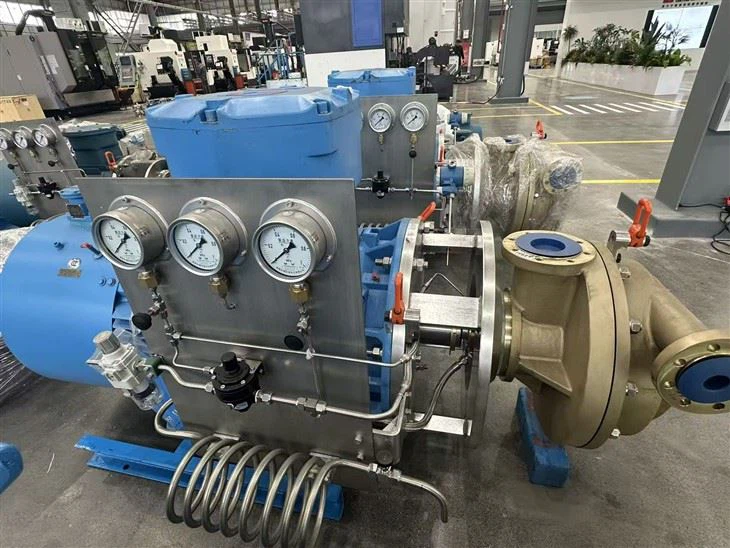

Højtydende labyrintforseglet kryogen centrifugalpumpe

Kerneegenskaber og tekniske fordele

1. Avanceret labyrintforseglingsteknologi

Pumpen er udstyret med et labyrintforseglingssystem med-høj præcision, hvilket er den kernefordel, der adskiller den fra traditionelle kryogene pumper. Labyrintforseglingen består af flere skiftende stationære og roterende tænder, der danner en række ringformede mellemrum, der skaber en snoet strømningsvej for det kryogene medium. Denne struktur blokerer effektivt lækage af kryogen væske og dens dampe, hvilket opnår fremragende tætningsydelse uden direkte kontakt mellem tætningskomponenter. I modsætning til mekaniske tætninger har labyrintforseglingen ingen sliddele, hvilket sikrer en langsigtet-stabil drift med en levetid forlænget med 30 % sammenlignet med konventionelle forseglede pumper og reducerer vedligeholdelsesfrekvensen og -omkostningerne betydeligt.

2. Overlegen kryogen modstand

Designet til at tilpasse sig til ultra-lave temperaturarbejdsforhold, opretholder pumpen en stabil ydeevne i temperaturområdet -196 grader til -50 grader uden skøre brud, deformationer eller ydeevneforringelse. Nøglekomponenter såsom pumpehuset, pumpehjulet og akslen er lavet af kryogene-kvalitetsmaterialer af høj-kvalitet: austenitisk rustfrit stål (304L/316L) til pumpehuset og pumpehjulet, hvilket sikrer fremragende sejhed og korrosionsbestandighed ved lave temperaturer; martensitisk aldersstål (17-4PH) til skaftet, dybdekølende behandling for at forbedre styrke ved lav-temperatur og slidstyrke. Pumpehovedet er pakket ind i en højvakuumisoleringskappe for at minimere kuldetab, hvilket sikrer ensartet drift selv i langsigtede lavtemperaturmiljøer.

3. Eksplosionssikkert-sikkerhedsdesign

I overensstemmelse med internationale-eksplosionssikre standarder (ATEX, IECEx) anvender pumpens motor- og elektriske komponenter eksplosionssikre-konfigurationer for at eliminere potentielle antændelseskilder i eksplosive atmosfærer. Det hermetisk forseglede motorhus, kombineret med labyrintforseglingens lækageforebyggelse, forhindrer effektivt indtrængen af ​​brændbare kryogene dampe i motoren, hvilket sikrer sikker drift i barske miljøer, hvor der er brændbare og eksplosive medier til stede. Dette dobbelte sikkerhedsbeskyttelsesdesign reducerer i høj grad risikoen for lækager, brande og eksplosioner.

4. Høj effektivitet og stabil drift

Ved at bruge et optimeret hydraulisk design og et lavt-dynamisk-asymmetrihjul opnår pumpen høje flowhastigheder og løftehøjde, mens den reducerer energiforbruget med 15-25 % sammenlignet med traditionelle kryogene pumper. Labyrintforseglingens berøringsfrie design minimerer friktion og energitab, hvilket forbedrer driftseffektiviteten yderligere. Den optimerede pumpestruktur reducerer udløbstrykpulsering, hvilket sikrer stabil motorbelastning, lav støj (mindre end eller lig med 75dB) og lav vibration, hvilket er velegnet til langvarig kontinuerlig drift i industrielle scenarier.

Anvendelse

LNG-industri: LNG-terminaler, forgasningsstationer, tankstationer og transportsystemer

Luftseparationsindustri: Overførsel af flydende nitrogen, flydende oxygen og flydende argon i luftseparationsanlæg

Petrokemisk industri: lav-temperaturreaktionssystemer, kryogen opbevaring og kryogenisk mediehåndtering i forarbejdning

Hydrogen Energy Industry: Flydende brintoverførsel i hydrogeneringsstationer og lager- og transportsystemer

Andre industrier: Industriel gasbehandling, lav-temperaturlaboratorier og kryogene kølesystemer
